基于機架的 I/O 專為特定 Allen Bradley? 控制器而設計
作為其產品系列的一部分,基于機架的 I/O 專為特定 Allen Bradley? 控制器而設計。您可以將 I/O 本地安裝在與控制器相同的機架中。此外,通過使用 I/O 通信網絡,您可以將 I/O 分配在更靠近傳感器和執行器的位置,從而降低接線成本。

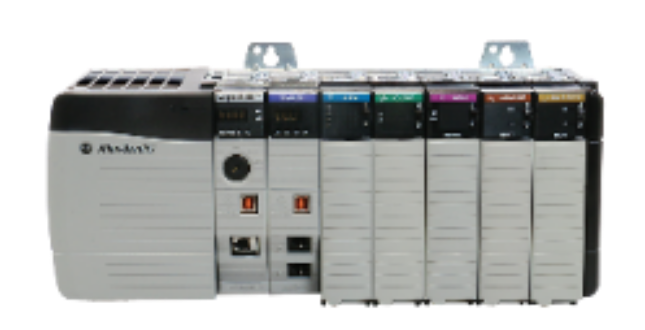

ControlLogix 模塊
我們的 Bulletin 1756 ControlLogix? 基于機架的模塊提供全面的數字量、診斷數字量、模擬量、運動控制、特殊功能 I/O 和計算模塊,可滿足各種應用項目需要。您可以使用 ControlLogix 控制器的本地機架中的任何基于機架的模塊,或者使用通過 ControlNet? 或 EtherNet/IP? 網絡連接到 ControlLogix 控制器的機架中的基于機架的模塊。
安裝在 ControlLogix? 機架中
需要可拆卸端子塊 (RTB) 或 Bulletin 1492 接線接口模塊 (IFM) 來進行所有現場接線
包含固有的時間戳功能,適用于事件序列 (SOE) 應用項目
提供 EtherNet/IP? 通信,包括 CIP Security? 和冗余功能
可實現全面的 I/O 診斷,從而能夠檢測系統故障和現場故障
可帶電插拔 (RIUP),便于維護
提供電子鍵控功能,有助于防止替換錯誤
在 Studio 5000 Logix Designer? 應用程序 中包含 I/O 向?qū)?,可快速方便地進行模塊配置
1756 ControlLogix CIP 安全 I/O 模塊
支持 Compact GuardLogix? 5380 或 GuardLogix 5580 控制臺
提供高達(包括)SIL3 和 PLe 的功能安全等級
支持 CIP Safety 信息轉發和路由功能
用作 5580 GuardLogix 控制器的本地 I/O 或分布式 I/O
提供更快的響應時間
使用 Logix Designer 應用程序版本 32
提供數字輸入模塊:IB16S – 16 通道(各個等級均為 SIL 3)
提供數字輸出模塊:OBV8S – 8 通道(各個等級均為 SIL 3)
包括合規標記:TüV,UL,IECEx,ATEX,CE,Marine,F(xiàn)M
ControlLogix 數字量 I/O 模塊
提供各種電壓
每個模塊提供 8 至 32 個點
具備隔離和非隔離模塊類型
包含通道級故障狀態輸出
可實現直接連接或機架優化通信
對選定模塊進行現場診斷
1756 ControlLogix 模擬量 I/O 模塊
包含輸入、輸出和組合模塊
提供熱電偶和熱電阻模塊
包含模塊級別數據報警
提供工程單位整定
提供實時通道采樣
提供電子模塊匹配,可通過軟件配置
包含機械可拆卸端子塊匹配,用戶自定義
逐通道配置電壓、電流或 2 線變送器電流源流型
逐通道配置熱電阻或熱電偶
ControlLogix 1756 帶隔離的模擬量 I/O 6 通道模塊已于 2017 年 3 月 31 日停產,不再銷售。建議根據 6 通道至 8 通道 1756 隔離模擬量模塊遷移指南遷移至 1756 隔離模擬量 I/O 8 通道模塊
1756 ControlLogix 特殊功能 I/O 模塊
包含可配置的流量計模塊
提供高速計數器模塊
提供可編程限位開關模塊
1756 ControlLogix 可拆卸端子塊 (RTB)
實現工廠接線與 I/O 模塊之間的靈活互連
包含螺絲夾或彈簧夾端子
不附帶 I/O 模塊;必須單獨訂購
1756 HART 總線模擬量隔離 I/O 模塊
提供通道間隔離
逐通道提供 HART 總線調制解調器,從而提高 HART 總線數據更新速度
通過用戶自定義配置文件提供基本現場設備配置
幫助消除在使用隔離模塊時對現場隔離屏障的需要
提供 8 或 16 通道密度模塊
1756 增強型模擬量 I/O 模塊
可提高準確性、可重復性、穩定性和精度
包含隔離 8 通道以及非隔離 12 和 16 通道模塊,可在整個運行溫度范圍內實現穩定運行
無需現場校準
使用 24 位設計可提高精度
包含每通道狀態和故障指示燈指示
提供 SIL 1、系統功能 2,且已通過類型認證,可應用在 ControlLogix SIL 2 架構中
提供仿真模式,可幫助客戶從 6 通道應用項目進行升級
1756 通信模塊
在 1756 機架中對用戶、設備和網絡實施基于網絡的訪問控制
提供冗余功能
提供安全模塊,用于對控制器和服務器之間共享的重要信息進行加密,以防止篡改
1756 計算模塊
可通過背板提供對 ControlLogix 控制器的高速訪問
集成的 DisplayPort? 可實現高清 5100 工業監視器的直接連接
可在 ControlLogix 機架中提供計算能力
Compact I/O 模塊
Bulletin 1769 Compact I/O? 基于機架的模塊可用作 1769 CompactLogix? L3x、CompactLogix 5370 或 Compact GuardLogix? 5370 控制器的本地和分布式 I/O。無機架設計中的機架類型特性降低了成本,并可減少可更換部件庫存。內置的可拆卸端子塊提供了與 I/O 傳感器和執行機構的連接。
提供 DIN 導軌或面板安裝選項,使用靈活
包括各點診斷狀態指示燈,方便了故障處理
可通過軟件鑰匙來防止模塊的錯誤定位
最多可向控制器連接三組 Compact I/O?;需要使用通信適配器模塊和電源)
1769 Compact 數字量 I/O 模塊
提供各種交流和直流電壓
每個模塊包括 8 - 32 點
包括觸點輸出模塊
包括高速輸入模塊
提供輸入濾波
提供光電隔離
1769 Compact 模擬量 I/O 模塊
提供模擬量、熱電偶和熱電阻模塊
提供高精度等級
包括過量程或欠量程檢測和指示
包括板載整定
向斷線的輸入傳感器提供可選擇的響應
能夠在異常情況下引導輸出設備操作
提供單獨配置通道
可對輸入進行自動校準
1769-AENTR I/O 模塊
支持符合 EtherNet/IP TCP/CIP 連接 96 的單網絡策略
為 DLR 和線形拓?fù)涮峁╇p以太網端口
通過 EtherNet/IP 上的分布式 I/O 簡化系統架構
通過重新利用現有的 1769 I/O 進行控制移植
I/O 包速率為 10,000 pps
可進行直接連接
1769 Compact 特殊功能 I/O 模塊
提供地址預留、ASCII、布爾控制和高速計數器模塊
通過 Compact I/O? 到 DPI/SCANport? 和 Compact I/O 到DSI/Modbus 模塊,將 1769 平臺直接連接到 PowerFlex? 驅動器和其他設備
Compact 5000 I/O 模塊
我們的 Bulletin 5069 Compact 5000? I/O 模塊以緊湊型設計提供高性能控制,擴展了 Logix 平臺的性能。它們是 CompactLogix? 5380、Compact GuardLogix? 5380 或 CompactLogix 5480 系統中的本地 I/O 模塊,并提供安全選項。對于具有安全模塊限制的 CompactLogix 5380、Compact GuardLogix? 5380、CompactLogix 5480、 ControlLogix? 5580 和 GuardLogix 5580 控制器而言,這些模塊是適合 EtherNet/IP 網絡的理想分布式 I/O 解決方案。它們非常適合具有高處理要求的應用項目。
Compact 5000 I/O 標準模塊
可用于高速計數器、數字量輸入、數字量輸出、模擬量輸入、模擬量輸出、交流輸入、交流輸出、帶隔離和不帶隔離的繼電器輸出、地址預留模塊以及現場電壓分配器
在 CompactLogix? 5380、Compact GuardLogix 5380 或 CompactLogix 5480 控制系統中用作本地 I/O,或在 EtherNet/IP 網絡中用作 CompactLogix 5380、Compact GuardLogix 5380、CompactLogix 5480、ControlLogix 5580 和 GuardLogix 5580 控制器的可通過 5069-AEN2TR 或 5069-AENTR 訪問的分布式 I/O
為與某些 Compact 5000 I/O 模塊相連的現場設備提供現場電源
Compact 5000 I/O EtherNet/IP 通信模塊
最多支持 31 個 I/O 模塊
提供單獨的系統電源以實現更好的隔離效果,并為 I/O 模塊提供具有現場電源的內置電源輸入
支持用于 CompactLogix 5380、Compact GuardLogix 5380、CompactLogix 5480、ControlLogix 5580 和 GuardLogix 5580 控制器的通過 EtherNet/IP 網絡運行的分布式 I/O 模塊
支持 1 GB 嵌入式交換機技術,可實現線性和設備級環網拓?fù)?/span>
提供高速背板通信,可實現更快的傳送速率
提供改進的狀態指示燈,可以對系統進行監控和故障排除
使用細長型 5069-AENTR 以滿足小空間要求
Compact 5000 I/O 安全模塊
提供與 Compact GuardLogix 5380 的本地安全連接
提供到 Compact GuardLogix 5380 和 GuardLogix 5580 的分布式 I/O,該分布式 I/O 可在 EtherNet/IP 網絡中通過 5069-AEN2TR 或 5069-AENTR 訪問
每個控制器或適配器最多支持 31 個 I/O 模塊
縮短安全響應時間
提供增強的診斷信息
額定高達 SIL3/PLe
