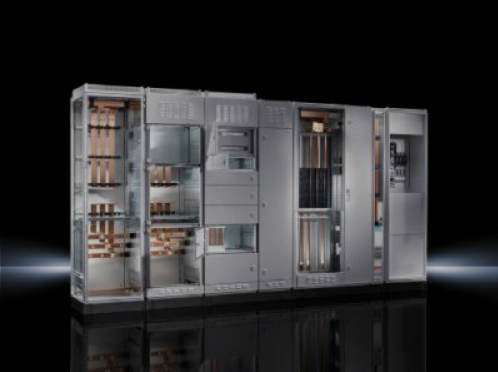

模塊化的系統
模塊化的系統
用于低壓開關設備，帶有符合IEC61439-1/-2和DIE61439-1/-2標準的設計認證
用于控制設備和能源分配
開關設備的結構式系統解決方案，Form1-4b型的內部形式分類
簡單和易于安裝的系統結構
母線系統可達5500A
RiLie–緊裝式母線系統可達1600A
Maxi-PLS–易于安裝的系統
Flat-PLS–滿足高要求的扁平母線系統
經測試的保護接地系統
強大的抗短路性能，可達100kA，峰值短路耐受電流1秒/220kA
模塊化機械系統
靈活多變和模塊化的面板設計，
頂板能滿足各種要求
模塊化的功能空間配置適用于直至Form4b型式的內部分隔
斷路器和H負荷控制柜區域具有內部防接觸保護蓋板
用于Ri4Power的附件
a) 并聯柜系統TS8，配電
并聯柜系統TS8，用于低壓開關設備，結構證明符合IEC61439-1/-2和DIE61439-1/-2的要求
并聯柜系統TS8模塊化機柜：并聯柜系統TS8，可以擴裝模塊樣式的分段門和內部分隔
并聯柜系統TS8隔離斷路器機柜：并聯柜系統TS8，用于帶有熔斷器負荷開關的配電應用（制造產品JEA MULLER或ABB）分配電能并聯柜系統TS8母線柜體：并聯柜系統TS8，容納垂直式母線系統的空機柜
b) 母線系統RiLie
高達1600A，中心距60mm，3和4極，全面防接觸保護
扁銅母線系統
PLS母線系統
防接觸保護：用于RiLie母線系統的全面絕緣
連接適配器：額定電流高達63A/125A/250A/800A/1600A，3和4極，上/下出線口
CB元件適配器：用于簡單、快速地安裝市場上常見的斷路器，通過滑動塊實現更多緊固方法
CB元件適配器-附件
系統固定件用于RiLie主母線系統：系統固定件，用于RiLie主母線系統的背面安裝

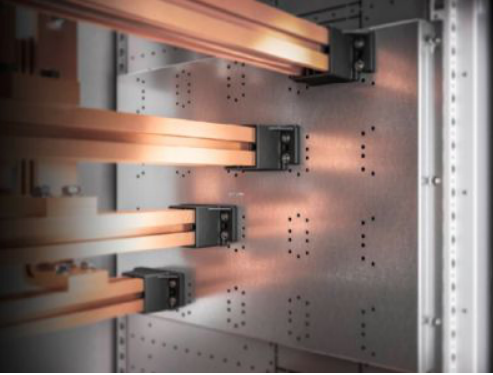

c) 母線系統Maxi-PLS
緊湊的結構樣式中不失完美的系統技術，簡單無級地緊固在Maxi-PLS母線的4個緊固平面上
機柜中的支架和固定件：協調的孔陣，方便準確、簡單和快速安裝Maxi-PLS支架和母線
Maxi-PLS母線E-Cu：與機柜寬度相匹配的軌道，擁有4個緊固槽
防接觸保護：用于卡腳安裝的防接觸保護、用于提高抗短路強度的穩定器
Maxi-PLS連接系統：Maxi-PLS母線系統所有連接方式的選配件
連接技術：用于Maxi-PLS和Flat-PLS母線相互之間、與RiLie60母線系統或與斷路器的耦合
分隔：TS機柜中與相鄰區域的側面分隔
