重載接插件由插芯和防護外殼組成。插芯是重載接插件的核心,負責提供電氣功能。
重載接插件由插芯和防護外殼組成。插芯是重載接插件的核心,負責提供電氣功能。魏德米勒插芯由高品質絕緣材料制成,即使電壓極高,空間狹窄,也可安全進行傳輸。所有產品系列都只使用一種塑料,這種塑料列入UL中,適用于軌道。確保RockStar?接插件可以不受限制地用于全球各地。

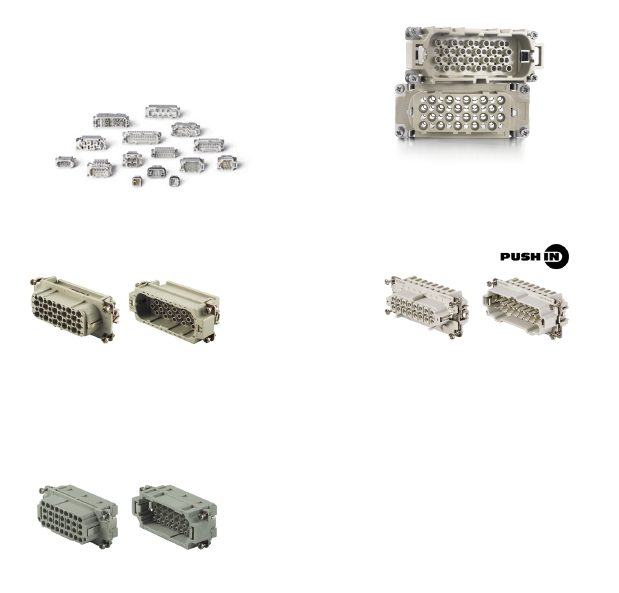

1.HA系列小型插芯
220V/400V,最大22A,3-48針;
2.HE系列通用型插芯
500V,最大24A,6-48針;
3.HEE系列緊湊型插芯
500V,最大16A,10-64針
4.HD系列高密型插芯
HD系列是過程信號聯接的理想接插件,HD插芯不僅可以使用車削型插針、插套,同時也可以聯接光纖聯接件,允許選擇不同的聯接介質。250V,10A,24~216針
回路數:7–128;額定電流:10A;額定電壓:250V;
5.HDD系列超高密型插芯
使用車削式插針/插套的HDD系列插芯,滿足在極小的空間需聯接大量回路的應用場合。緊湊的防護外殼設計,使用戶節約大量的空間。
采用久經考驗的冷壓聯接方式?;芈窋?shù):24–216;額定電流:10A;額定電壓:250V;
6.HVE系列高電壓型插芯
HVE系列高壓插芯帶有兩個延時插針。高電壓插芯帶有防帶電插拔保護插針,在帶電的情況下不會有聯接或斷開的狀態產生,保護用戶和設備。回路數:3+2;6+2;10+2針,額定電流:23A,額定電壓:830V;
7.HSB系列高電流型插芯
HSB系列每一回路可以提供35A的電流,采用螺釘連接,安全可靠,所有螺釘聯接元件都配有線纜保護彈片,回路數6~12;額定電流35A;額定電壓400V;
8.MixMate混合型插芯
MixMate系列插芯擁有螺釘、同軸螺釘、冷壓三種接線方式,同時以傳輸大電流的電源信號和低電流的控制信號。額定電流10A-110A;額定電壓160V-1000V;回路數4,4/0,4/2,4/8,6/6,6/12,6/36,8/0,8/24,12/2針;
9.HQ高能小插芯
尺寸緊湊,能量傳輸大,使用HE/HD/HX冷壓插針?;芈窋?shù):5,7,8,17,4/2(+PE);額定電流:10A,16A,40/10A;額定電壓:250/400/500/690V;
10.防開路插芯
魏德米勒針對一次設備與二次設備間互聯的電纜應用場景,開發量電纜、針對一次設備和二次設備的插座(放開路)以及相關的測試附件
針對開關柜與保護裝置的現場線纜的互聯,即插即用型。預制控制電纜可靠性高、現場安裝快速,并能達到免維護的要求,為客戶節省了大量的現場安裝時間,保證了現場安裝質量,顯著降低后期維護成本。
