EtherNet/IP 概述
技術規格由 ODVA 和CI擁有并進行管理
面向工業應用
主要的現場總線協議組織( consortia)正式認可并支持
—工業以太網協會(美洲),Industrial Ethernet Association (IEA)
—工業自動化開放網絡協會(歐洲),Industrial Automation Open Networking Association (IAONA)
以標準以太網技術為基礎
—標準的 IEEE 802.3 以太網規定電纜和網絡服務
—TCP/IP 協議簇規定報文的收發和互聯網連接方法
應用層采用CIP協議 ,和DeviceNet、ControlNet相同

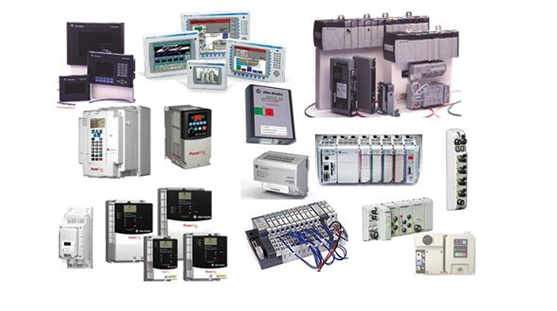

EtherNet/IP – 羅克韋爾自動化的產品不斷增加
EtherNet/IP-網絡特點
極為有效的數據傳輸
—不斷增加的波特率 (10Mb, 100Mb),交換機的應用(取代集線器) ,全雙工數據傳輸,最大限度地減少網絡信息的沖突/碰撞,提供與辦公用以太網的隔離
采用現成的(off the shelf)的商用產品和技術
—同一套安裝和支持工具
—非常成熟的網絡標準,接受程度比較高
—可以充分利用產品的網頁瀏覽( web browsing services)功能
介質選擇
—主動型總線介質:支持星型拓撲
—適應噪聲環境(采用光纖)
—采用多種類型的交換機方便地擴展網絡長度(銅纜或者光纖)
—密封型介質(IP67) ,日益涌現的新技術 (羅克韋爾自動化作為行業領頭羊所開發和推廣)
EtherNet/IP – 對交換機的要求
小型應用(節點數少于15個)
— 全雙工線速交換機
中型應用(節點數<40個,有HMI,多個控制器)
— IGMP Snooping
— QoS(IEEE802.1P)
大型應用(節點數>40個,有多個HMI,多個控制器)
— VLAN(IEEE802.1Q)
