我們的 Bulletin 1769 CompactLogix? 5370 控制器是 Integrated Architecture? 系統的一部分

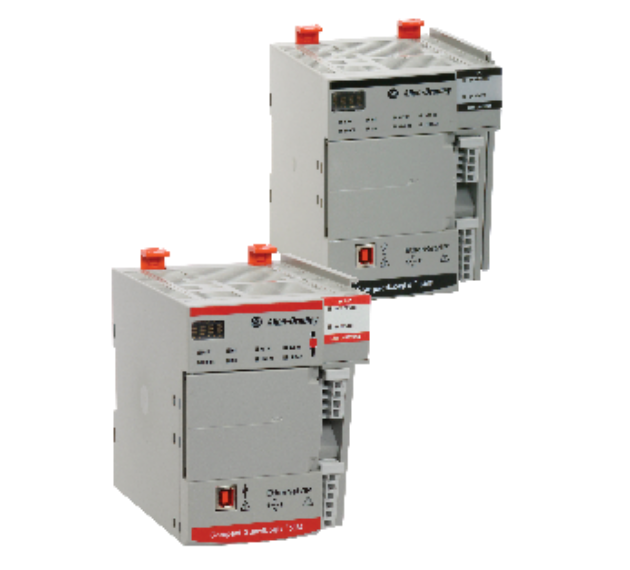

CompactLogix 5370 控制器
我們的 Bulletin 1769 CompactLogix? 5370 控制器是 Integrated Architecture? 系統的一部分。這些控制器包括集成安全,并與所有 Logix 控制器使用相同的編程軟件、網絡協議和信息容量。這樣可為所有控制領域提供一個共同的開發環境。一致的工具和功能可幫助用戶降低設計投資成本,簡化診斷和故障處理,并且縮短中小型應用項目的上市時間。
· 適合需要低軸運動和 I/O 點數中小型應用項目
· 為基于 EtherNet/IP? 的集成運動控制提供支持,可實現最大可擴展性
· 提供設備級環網 (DLR) 網絡拓撲結構支持,幫助提高網絡彈性
· 內置能量存儲,無需使用鋰電池
· 附帶高達 2GB 的 SD 卡,可快速保存和恢復程序
· 外形尺寸更小,可最大程度節省機柜空間
· 最高支持簡單式關節機器人的雙軸運動
· 提供開放式插座功能,支持 Modbus TCP 以及打印機、條形碼閱讀器和服務器等設備
· 能夠使用 PanelView? Plus 產品系列的可縮放的 HMI 選項連接到 PanelView 800 圖形終端,以實現一些簡單的功能
· 帶敷形涂覆
Compact GuardLogix? 安全控制器
· 單個控制器兼具集成安全和集成運動控制功能
· 最高支持 SIL 3、PLe CAT 4 集成安全功能

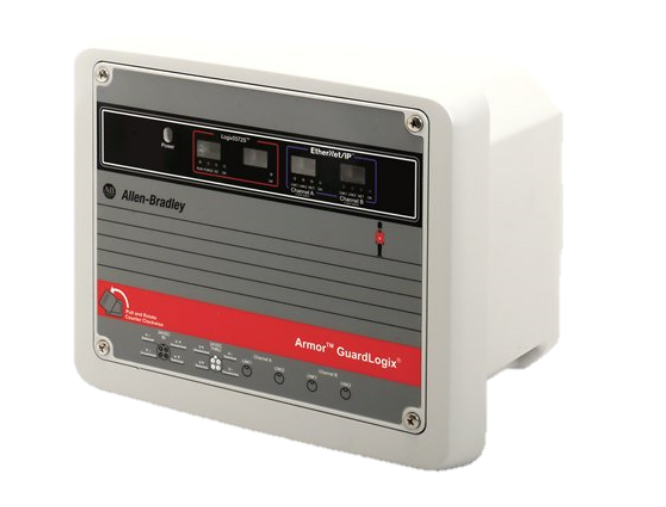

On-Machine 控制器
· 提供針對 On-Machine?(機旁控制)應用項目的標準、安全和運動控制
· 提供基于 EtherNet/IP 的集成運動控制,多達 16 軸
· 通過直接將硬件放置在機器中,最大程度精簡控制柜中的硬件
· IP67 級沖洗保護,有助于抵御灰塵和水
· 提供達到 SIL 3、PLe、CAT 4 等級的 On-Machine(機旁控制)版本的集成安全控制
CompactLogix 5380 控制器
我們的 CompactLogix? 和 Compact GuardLogix? 5380 控制器可以增強性能、提升容量、提高生產效率和安全性,幫助滿足對制造業智能機器和設備不斷提高的要求。所有標準和安全控制器均采用現代化編程環境,即 Studio 5000 Logix Designer? 應用程序,允許用戶以協作方式設計和維護系統。這種通用環境可以優化效率,縮短調試時間并管理基于 EtherNet/IP? 的集成運動,適用于高速運動應用乃至 SIL 3/PLe 安全解決方案。這些控制器是要求高性能通信、I/O 和最高 32 軸運動控制的應用項目的理想選擇。
· 適合需要低運動軸數和 I/O 點數的小型應用程序到大型應用程序
· 支持高速 I/O、運動控制、設備級環網和線性拓撲結構
· 提供一個 1 千兆 (Gb) 嵌入式 EtherNet/IP 端口,以便使用 CIP 安全連接、I/O和安全設備
· 包括可配置的雙端口,支持雙 IP 地址
· 提供增強的診斷和故障處理功能,并且顯示控制器狀態和故障
· 提供為最大程度發揮系統性能優化過的控制器功能
· 提供增強的安全功能,包括基于控制器的變更檢測、記錄、加密固件以及基于角色的例程和用戶自定義指令訪問控制
· 支持多達 31 個本地 Compact 5000? I/O 模塊
· 提供基于 EtherNet/IP 的集成運動控制,最多支持 32 個軸
· 提供范圍廣泛的存儲選項,從 0.6 MB 到 10 MB
Compact GuardLogix? 5380 安全控制器
· 使用 1oo1 架構實現 SIL 2/PLd 或使用 1oo2 架構實現 SIL 3/PLe
· 提供 0.6 MB … 10 MB 的標準內存選件
· 提供 0.3 MB … 5 MB 的安全內存選件
· 提供 1 千兆 (Gb) 嵌入式 Ethernet 端口
· 支持適合多達 180 個 EtherNet/IP 節點的通信選件
· 提供能夠抵御惡劣環境的敷形涂覆選件
· 提供單控制器/軟件/網絡,實現標準和安全控制
· 提供混合和匹配安全及標準 I/O 的功能
· 提供與驅動器和運動集成的安全功能
CompactLogix 5480 控制器
我們的 Bulletin 5069 CompactLogix? 5480 控制器屬于實時控制器,其上并行運行 Windows 10 IoT Enterprise 與 Logix 控制引擎。我們的 CompactLogix 5480 與 ControlLogix? 5580 和 CompactLogix 5380 控制器采用相同的控制引擎,引擎架構經過重新設計。此 Logix 控制器系列支持嵌入式 Windows 應用程序,例如分析、數據收集和預測計算應用程序??稍谠O(shè)備級收集數據和進行決策的能力有助于為互聯企業提供支持,讓最終用戶和 OEM 同時獲益。
· 提供運行 Windows 10 IoT Enterprise 實例的基于 Logix 的實時控制器
· 在 Studio 5000 Logix Designer? 版本 32 中受支持
· 十分適合需要較高性能控制和數據吞吐量的大中型應用項目
· 支持高速 I/O、運動控制和設備級環網/線性拓撲結構
· 包括三個千兆位 Ethernet/IP 端口,可以實現高速通信、I/O 和運動控制(兩個可配置,并且支持雙 IP 地址或設備級環網)
· 包括一個千兆位以太網端口作為專用商用操作系統網絡接口
· 最多支持 31 個本地 Bulletin 5069 Compact I/O? 模塊
· 提供增強的安全功能,包括數字簽名控制器固件、基于控制器的變更檢測以及基于角色的例程和用戶自定義指令訪問控制日志
· 允許用戶部署基于 Windows 10 的現成和/或自定義應用程序,同時與實時 Logix 控制緊密集成
· 包括集成的 DisplayPort 以實現高清晰度工業監視器連接
· 包括兩個 USB 3.0 端口,用于連接操作系統外圍產品和擴展數據存儲能力
