根據外部進線方向、密度、電流、電壓、結構形式和導線聯接形式

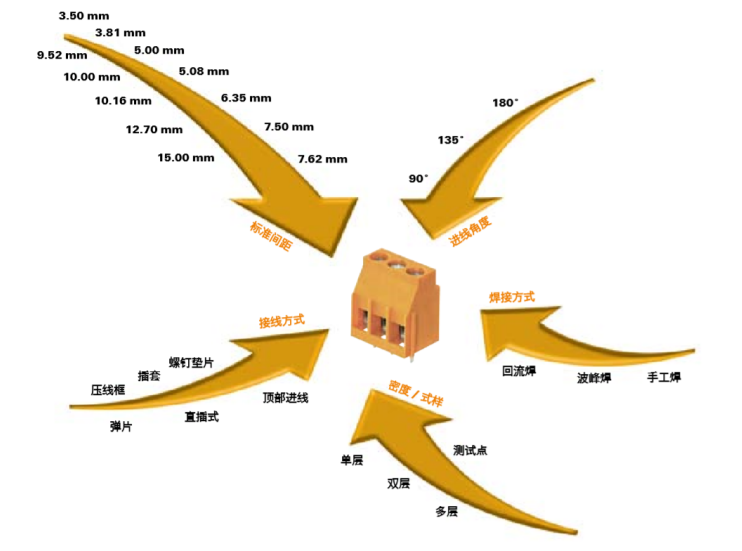

根據外部進線方向、密度、電流、電壓、結構形式和導線聯接形式,魏德米勒在印刷線路板接線端子中提供3種不同的導線連接角度、11種不同的間距、6種不同接線方式以及單層或多層的選擇。印刷線路板接線端子最大可聯接50mm2的導線。

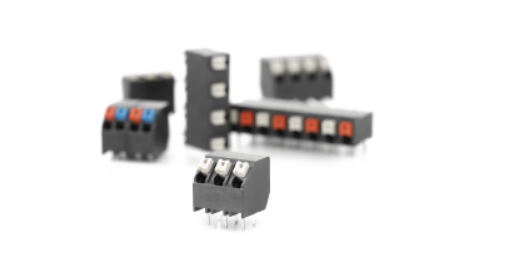

信號類PCB接線端子
LSF-SMT系列
3.5至7.62mm的間距范圍,導線擁有各種出線方向(90°/135°/180°),適用于聯接最高1.5mm2橫截面的導線。
LSF-SM系列
LSF-SMD滿足表面貼裝設備(SMD)的全自動PCB組裝的要求。3.5mm間距支持較高的包裝密度和最大1.5mm2的導線壓接面積。
LMF系列
直插式彈片聯接技術、集成的測試點和適用于不同應用的90°或180°導線出線方向,實現了現代化聯接技術。
LS2HF系列
雙排的PCB端子、小型化設計確保尺寸緊湊,同時保持卓越的功能。這是聯接橫截面積高達1.5mm2導線的簡單方法。
產品優勢
壓線框螺釘聯接、PUSHIN直插式彈片聯接,都可以適用于6mm2以內的所有導線
從3.50mm到7.62mm的所有常見的間距尺寸

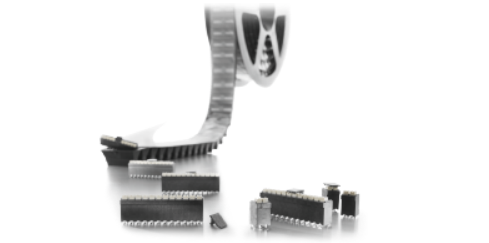

用于自動化SMT和SMD工藝的一系列回流焊產品

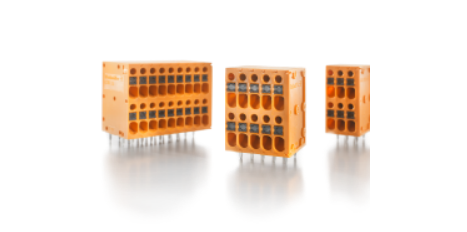

最高72回路的緊湊型多層設計

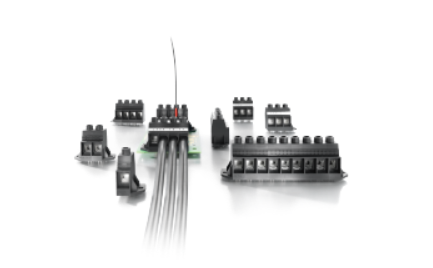

電源類PCB接線端子
產品優勢
提供150A/1000V(IEC)或127A/600V(UL)的大電流
以應用為導向,聯接導線范圍為16mm2至50mm2
高達600V的簡單的UL設備認證
高達16mm2的PUSHIN直插式接線
適用于抗振螺釘聯接及免維護的鋼制壓線框
PCB接線端子一覽

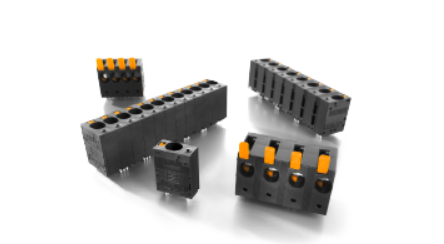

LLF7.50
LLF系列的PUSHIN直插式聯接技術可幫助完成免工具接線操作,導線橫截面積可以達到6mm2,滿足UL1059標準下對于為7.5mm間距產品實現600V電壓的要求。
LUF15.00
LUF系列使用PUSHIN直插式聯接技術。使用橫截面積高達16mm2的導線完成免工具接線操作,可滿足UL1059標準下對于為錯位式針腳布局的15.00mm間距對于1000V電壓的要求。
LL6.35
LL6.35電源端子能夠滿足不受限制地UL1059600V的所有認證標準。它不僅安全,還擁有非常緊湊的6.35mm間距設計。
LXXX15.00
LXXX15.0擁有無可比擬的壓接范圍,可為高達50mm2的橫截面提供安全可靠的線纜聯接,還可為線路板提供150A電流。
