果糖三期DCS系統，使用的是羅克韋爾自動化的PlantPAx系統，PLC硬件為ControlLogix系列、CompactLogix系列產品，軟件為FactoryTalk系列產品。

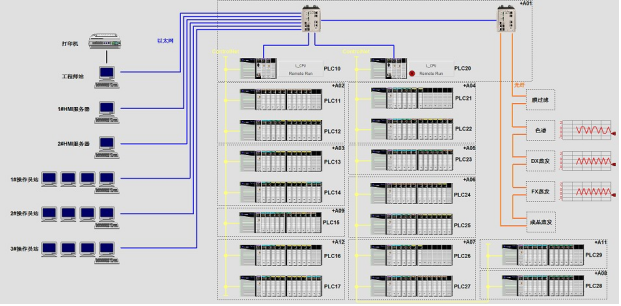

管理層，有3臺帶四屏多屏卡顯示的客戶機站，1臺用于組態、編程的工程師站兼作值長監控用，2臺互為冗余的服務器。采用C/S結構，采用符合國家標準的TCP/IP開放通訊協議，構成統一的控制系統網絡?？蛻魴C、服務器、工程師站和各個控制站之間通過100M工業以太網連接。
控制層，在車間4.5米、車間9米設計2套ControlLogix系統，分別采集、控制附近的設備主站與從站之間通過ControlNet控制網通訊。在成品庫設計1套CompactLogix系統，采集、控制新成品庫、老成品庫的設備，主站與從站之間通過EtherNet/IP以太網網通訊。
外圍成套的PLC設備，膜過濾、色譜、DX離交（蒸發系統）、FX離交（蒸發系統），全部為ControlLogix系列產品，與DCS系統之間通過光纖連接、以太網通訊，實現了集中管理，分散控制。設備成套自帶控制系統，全部使用羅克韋爾自動化的PLC，與DCS系統以太網通訊，實現無縫連接。
該DCS系統自動化程度極高，很大程度上降低了工人的勞動強度和操作失誤率。
