粗碎站1#皮帶，皮帶總長2公里，控制系統選用的是SLC500，網絡全部為DH+。系統運行多年，經常出現CPU故障、網絡故障等現象。該皮帶在礦區至關重要，如果停機連續幾天，會嚴重影響生產節奏。因此，客戶迫切的希望升級換代該皮帶的控制系統。
1、網絡升級

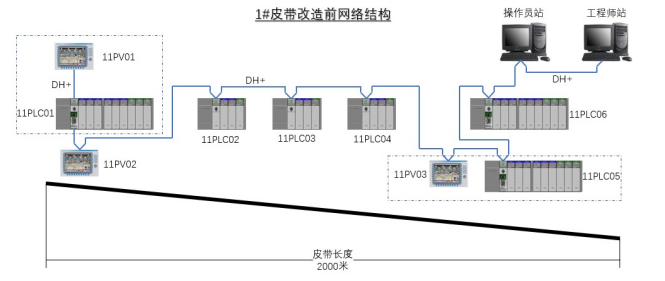

該皮帶2000米，所有網絡設備全部放在一根DH+主干網絡上。因此造成網絡通訊速率低。網絡不可靠，任意一根網線故障，將影響整個系統的運行。

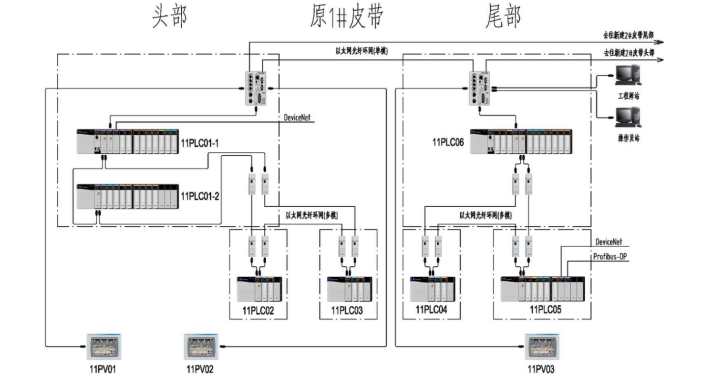

改造后的網路結構將皮帶分成兩部分：
頭部設計一個CPU主站，子站接入頭部CPU主站。主站與子站之間光纖連接，以太網通訊，組成DLR環網結構。
尾部設計一個CPU主站，子站接入尾部CPU主站。主站與子站之間光纖連接，以太網通訊，組成DLR環網結構。
更換觸摸屏、工控機，與頭部CPU主站、尾部CPU主站，通過以太網通訊，實現頭部、尾部信息的數據交換。
主站與子站之間組成以太網環網，任意一根網線損壞，不影響整個系統的運行，網絡可靠，且以太網通訊速率高。
2、硬件升級
1746-A13、1756-A13，開孔規格和孔間距是一樣的。所以，改造時不需要重新開孔，不需要安裝預安裝板，直接在現場改造。
但是，加上PLC電源模塊后，總寬度不一樣，需要現場測量機架電源的安裝尺寸。
3、程序升級
?PLC編程軟件，由RSLogix500升級到Studio5000。將原程序整合到相應的CPU主站中。

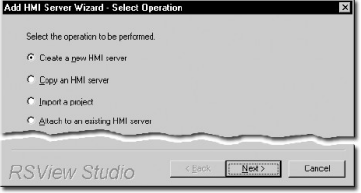

?上位機編程軟件，由RSView32升級到FTViewSE。
?觸摸屏編程軟件，由PanelBuilder32升級到FTViewME。
