某電廠三期項目集控樓和廠房采用中央空調集中制冷/制熱，將廠房和集控樓各房間空調機組的控制集中到中控室進行監控，并對各房間的溫濕度情況信號集中到中控室顯示，以便工藝人員對各區域溫濕度情況進行及時了解，對部分對溫度敏感區域進行重點監控。
電廠三期項目中央空調監控系統采用西門子系列產品，上位機軟件使用的是WinCC系列產品，PLC硬件為S7-400H系列產品。
本系統采用1臺電腦作為組態，編程的工程師站兼做監控用。監控電腦與PLC之間采用標準的TCP/IP通訊協議，數據更新快。PLC采用冗余系統，2塊CPU互為熱備份，通過硬件冗余通訊模塊，2塊CPU與遠程站通訊。當運行的CPU發生故障時，系統會自動無擾切換至熱備份的CPU，極大的減少了系統的無計劃停機時間。遠程站通過ModBus通訊模塊與25個遠程空調機組通訊。
該電廠三期項目暖通監控系統全部實現了用戶的需求，自項目運行以來，監控系統運行穩定，獲得業主的肯定。

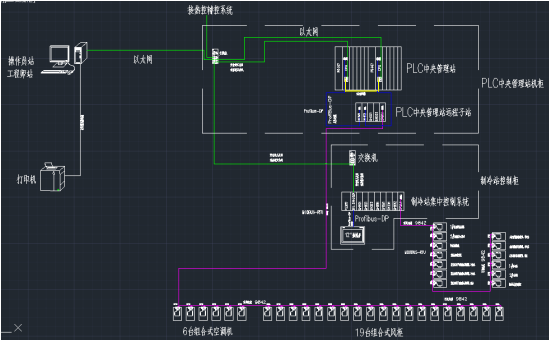

系統結構圖如下：
