鍍鋁鋅鋼板是為防止鋼板表面遭受腐蝕延長其使用壽命，在鋼板表面涂以一層鋁鋅合金，這種涂層的鋼板稱為鍍鋁鋅板。由于鍍鋁鋅鋼板有良好的耐腐蝕性，其機械性能與物理性能優于冷軋鋼板，已被廣泛應用于我們的日常用品之中。
根據本機組設備構成及要求的功能，控制系統總體構成原則描述如下：
機組的基礎自動化系統包括電氣傳動、自動化儀表系統、工藝順序邏輯控制三大部分?；A(chǔ)自動化系統采用羅克韋爾自動化ControlLogix系列PLC為主控設備，與傳動控制器、遠程I/O站構成基于現場總線的分布式控制系統。PLC與HMI系統之間采用工業以太網通訊。（與部分第三方設備通信可以使用DP或以太網。）
整個控制系統包括人機界面HMI，交流調速電機和交流非調速電機的傳動系統,包括各區控制系統、檢測儀表系統、監控系統及在線風、水、油、氣等介質系統等。
監控系統構成：機組配置6臺HMI，主電室工程師站2臺，現場操作4臺（不含加熱爐溫控HMI）。主電室工程師站有服務器1臺，采用服務器+客戶機方式，保證在任何一臺計算機上修改畫面后，所有計算機的畫面同時修改。監控站由性能可靠的工業控制計算機和監控軟件組成，監控軟件采用RSViewSE監控系統產品。采用Ethernet網進行數據交換。

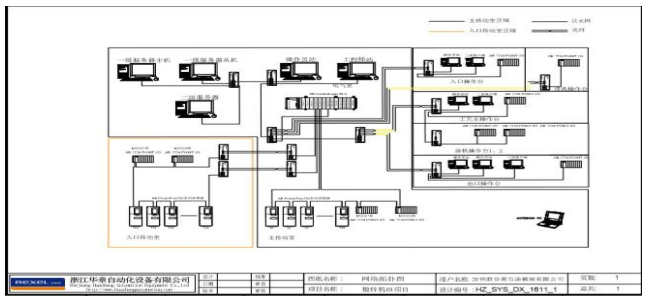

自動化系統網絡配置圖見下圖：
