本項目為某公司 1#、2#燒結機煙氣脫硫脫硝治理工程項目中脫銷部分控制系統。

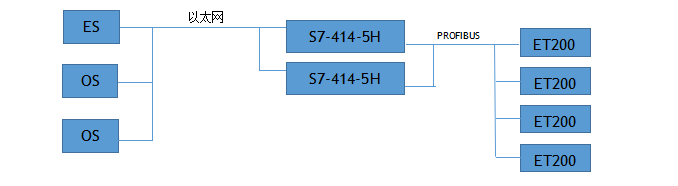

脫銷 DCS 控制系統為西門子產品，PLC為 S7-400H冗余、ET200從站組成，主站、從站通過 PROFIBUS 網連接；軟件為 wincc v7.4，操作管理端由 1 臺工程師站、2 臺操作員站組成，工控機與 PLC 主站通過工業以太網連接。
S7-400H 采用“熱備用”模式的主動冗余原理，在發生故障時，無擾動地自動切換。無故障時兩個 CPU 都處于運行狀態，如果發生故障，正常工作的 CPU 能獨立完成整個過程的控制。

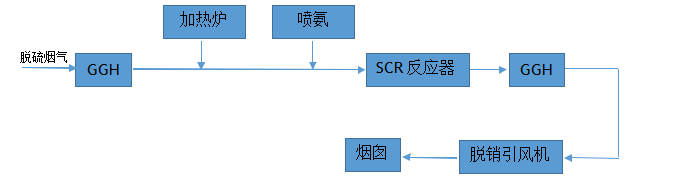

該系統由脫銷引風機系統、GGH換熱系統、加熱爐系統、稀釋系統、SCR 反應器系統組成。此脫銷 DCS 系統，減少了操作工失誤，對煙氣脫銷效率的提高有顯著的幫助。
