本項目為某新材公司電解鋁煙氣脫硫系統工程。項目總共有2套脫硫系統。使用ControlLogix控制器進行過程自動化控制。
該公司的脫硫工藝為當前應用較廣的濕法脫硫。煙氣由煙道引入，在吸收塔內，熱煙氣與噴淋的漿液接觸發生化學反應，煙氣中硫的氧化物以及其它酸性物質被吸收。在液相中，硫的氧化物與碳酸鈣反應，形成亞硫酸鈣，最終形成硫酸鈣含水結晶體。

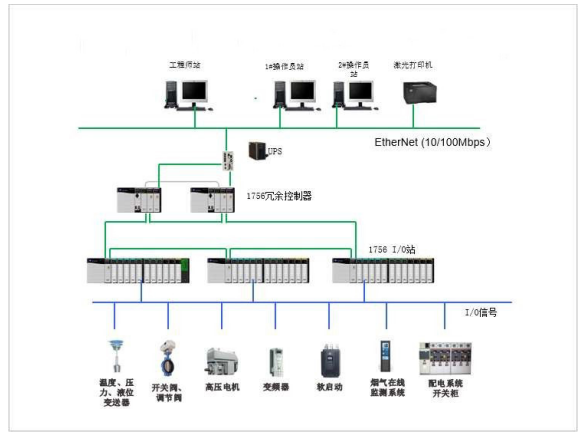

脫硫DCS系統，使用的是羅克韋爾自動化的PlantPAx系統，PlantPAx分為自動化和信息兩部分，即Logix控制平臺和FactoryTalk集成的生產及效能控制套件。
羅克韋爾自動化為離散、過程、批次、運動、傳動和安全等所有工廠自動化應用提供可擴展的系統，讓車間和制造企業其他部分之間的信息無縫流動。
該項目脫硫塔主體系統包括：煙氣系統、二氧化硫吸收系統、吸收劑制備系統、石膏脫 水系統、工藝水及設備冷卻水系統、漿液排放與回收系統以及電氣系統等。
1、煙氣系統。該部分包含吸收塔、旁路煙道、CEMS 煙氣在線監測等設備。

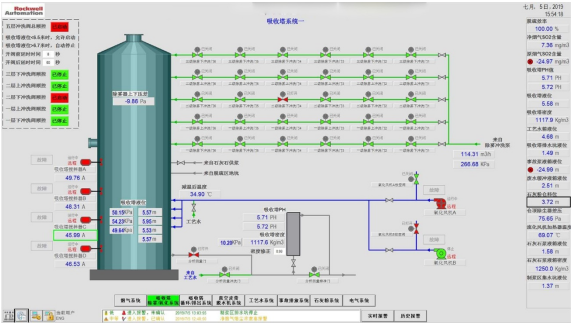

2、吸收塔系統。該部分包含攪拌器、氧化風機、除霧沖洗閥等；此部分的控制重點是五 層除霧沖洗閥的順序控制，五層均可以單獨選擇投入退出，啟動順控之后，已投入的沖洗閥 會從第一層開始，按照設定的時間依次順序打開，達到自動沖洗的目的；
3、漿液循環系統。此部分包含漿液循環泵、漿液排出泵；此部分的控制重點是三個漿 液循環泵的高壓電機的保護；
4、真空皮帶脫水機系統。此部分主要是真空皮帶機的遠程控制和保護；

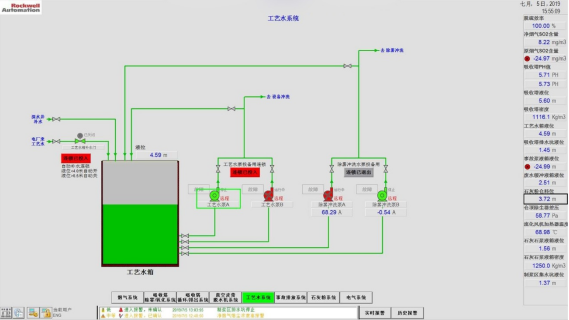

5、工藝水系統。此部分主要是工藝水池的動態循環；包含工藝水的自動補水、工藝水 泵的保護等；

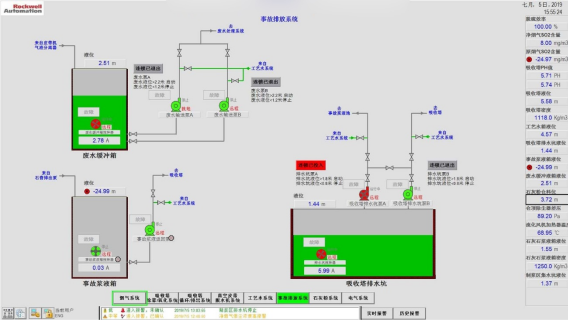

6、事故漿液系統。此部分主要是二個漿液箱一個漿液池的液位控制；

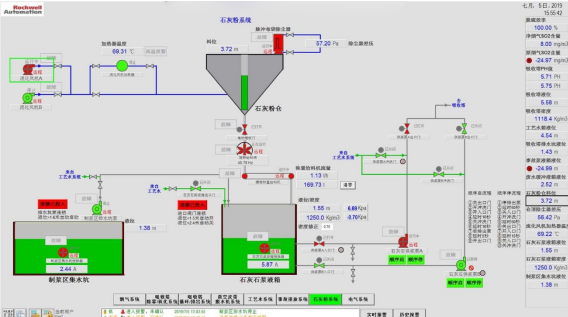

7、石灰粉系統。此部分主要是石灰石漿液制備和供漿泵的控制；
