越南某化肥廠的包裝儲運系統,控制系統采用了羅克韋爾自動化的1756-L62控制器,以及FLEX遠程IO。該系統支持符合國際標準的開放現場總線協議,滿足中高控制性能的要求,能承受工業環境的嚴格要求,平均故障間隔時間(MTBF)為150萬小時。
PLC能夠提供包括梯形圖、功能圖塊、結構化文本、順序功能流程圖在內的符合IEC1131-3標準的靈活的編程語言支持,數據格式符合IEC1131標準。冗余控制系統無需任何編程,無擾動切換,具有可直接插入機架的以太網、控制網模塊。
上位機采用的是羅克韋爾自動化的FACTORY TALK VIEW,控制人員可以利用鼠標和鍵盤實現對整個系統進行操作和監視。畫面上能顯示過程變量的實時數據和設備的運行狀態,并在規定時間內進行更新??刂葡到y(tǒng)的所有測點都可以在畫面上顯示,且能反映順序控制過程的順控圖等。

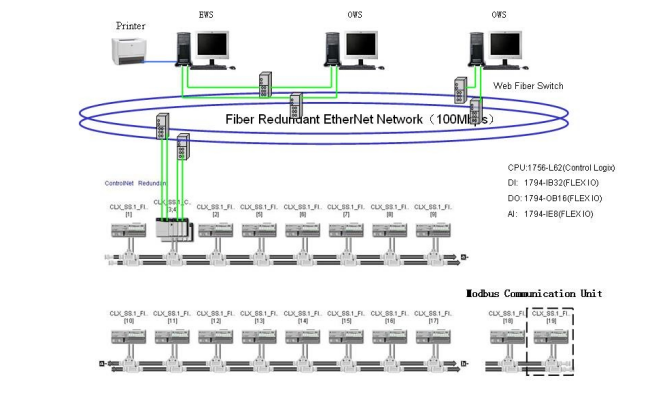

控制系統硬件結構如下:
