該項目是響應國家節能減排政策打造的移動式能源站，為超百萬方建筑集中供冷供熱，有效降低了建筑的單位能耗和污染物的排放。該項目集中控制系統的調試工作于2019年10月中旬開始，并于11月6日完成所有調試，系統投入運行。
集控系統硬件選用的是西門子S7-1200系列產品。CPU采用的CPU1215C，掛接1塊8通道模擬量輸入模塊，2塊ModBus通訊模塊與各子站進行數據通訊。PLC編程采用西門子TIA15，監控畫面采用WinCC7.4sp1。

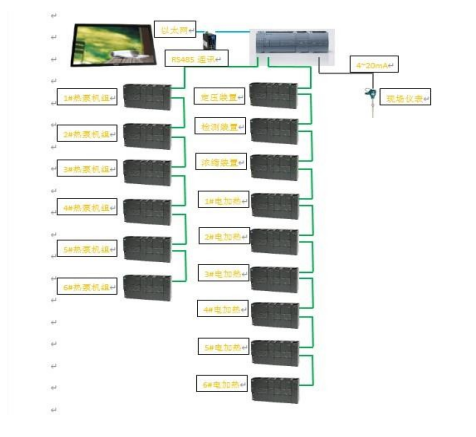

網絡拓?fù)浣Y(jié)構
監控電腦與集控PLC之間采用以太網通訊，集控PLC與現場儀表采用4~20mA采集數據，集控電腦與6臺熱泵機組、6臺電加熱、定壓補水裝置、檢測添加裝置、濃縮裝置等之間采用ModBus-RTU協議進行數據交換。

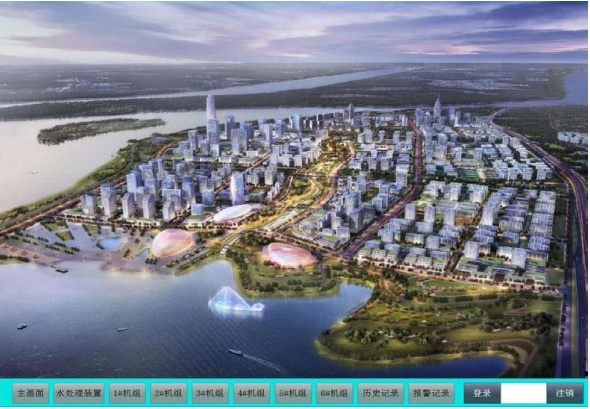

屏保畫面

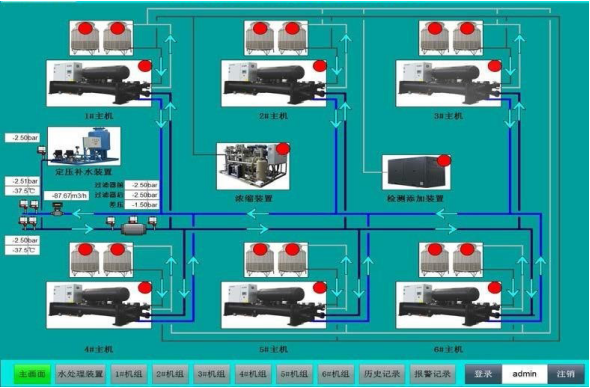

主畫面
